sMAX系列相机搭载了GSENSE系列高性能大像素或全画幅图像传感器，针对传感器固有的热噪声，专门设计了高效制冷模块使得相机传感器的工作温度比环境温度低达40度。针对传感器表面常见的低温结雾现象，设计了防结雾结构，确保传感器表面在低温情况下不会结雾。sMAX系列这一独有技术大大降低了图像噪声，保证了高质量图像的获取；sMAX系列相机的视频与图像数据传输通过USB3.0/Camera Link快速传输协议接口以实现快速预览。
sMAX系列相机传感器的温度可以通过软件控制，确保在视频或图像噪声小的情况下尽可能高的光电转换量子效率（GSENSE系列高性能图像传感器在温度特别低的情况下，其量子效率也会降低，所以温度可控显得相当重要）。
sMAX系列相机支持自由运行或触发操作模式，支持一次触发采集单张或多张图片。集成了高稳定性的工业级IO模块，可以跟多路外部设备同步，或多相机同步工作。
sMAX系列相机随机附送ToupView/ToupLite高级图像处理软件以实现对相机的控制与捕获图像的处理。
产品手册：
产品特点
· 基于GSENSE系列全画幅或大像素感光芯片的科学级专业相机
· 双级专业设计的高性能TE冷却结构，结构灵巧，散热速度快
· 温度任意可控，最高可达40度温度降幅
· 传感器工作温度可以在5分钟之内规整到期望的温度
· 精巧防结雾结构，确保传感器在超低温度情况下传感器表面不会结雾
· IR-CUT或双AR膜保护玻璃（可选）
· 高速USB3.0/Camera Link接口，传输速度高达5Gbits/s
· 支持长达1小时的精准曝光控制技术
· 内置最高达16bit ISP模块
· Ultra-Fine颜色处理引擎，实现完美颜色再现能力
· 内置2D去噪功能以及锐化功能
· 支持视频与图像在软件/硬件触发模式下的捕获
· 随相机提供高级视频与图像处理应用软件ToupView/ToupLite
· 提供Windows/Linux/macOS/Android多平台标准SDK
G光灵敏度暗电流
动态范围/SNR
sMAX04BM
20231018
4.2M/GSENSE2020BSI
(M,UV,RS)
1.2”(13.31x13.31)
1.1x108 (e-/((W/m2).s))
Peak QE 94% @550nm
0.21(e-/s/pix) @-20C
65.58dB/34.83dB
74@2048 x2048(11-bit ADC)
74@1024 x1024(11-bit ADC)
8 Bit / HDR 16 Bit
1x1
2x2
sMAX04BM-CL100
100@2048 x2048(11-bit ADC)
100@1024 x1024(11-bit ADC)
C：彩色；M：黑白；
其他硬件参数
光谱响应范围
200-1100nm（各型号光谱响应范围不同，详细参数请查看各型号产品手册）
白平衡
ROI 白平衡/手动Temp-Tint调整/黑白相机不提供
色彩还原技术
Ultra-Fine颜色处理引擎/黑白相机不支持
捕获/控制SDK
Native C/C++, C#, DirectShow, Twain和Labview
记录方式
图像和视频（自由运行或触发操作）
制冷方式*
双级循环式热电制冷系统，低于环境温度40度以下，精准可控（视传感器型号略有差别）
IO接口
1路光耦隔离输入，1路光耦隔离输出，2路直连GPIO
相机工作环境
工作温度（摄氏度）
-10~ 50
贮存温度（摄氏度）
-20~ 60
工作湿度
30~80%RH
贮存湿度
10~60%RH
供电电源
外部电源供电，DC12V，3A
软件运行环境
操作系统
Microsoft® Windows®XP/ Vista / 7 / 8 /10 /11(32 & 64 位)
OS X (Mac OS X)
Linux
计算机配置
CPU：Intel Core 2 2.8GHz 或更高
内存：2GB或更大
USB接口：USB3.0高速接口，兼容USB2.0接口
CL接口相机：PCIE插槽的电脑
显示器：17” 或以上
CD-ROM

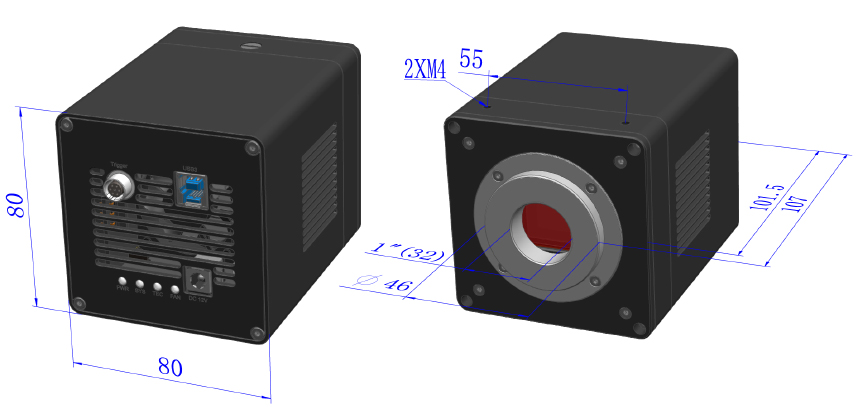

sMAX系列相机外形尺寸示意图。相机壳体由坚硬铝合金经CNC精密加工而成。相机传感器的前端安装有高品质的IR-CUT或双面AR保护玻璃，主要起到滤除成像中的红外光波，同时起到保护相机传感器芯片的作用。
相比其他品牌相机，格物光学的TE制冷相机密封性好，相机散热风扇经减振以后，不会存在由于风扇抖动引发的成像模糊。

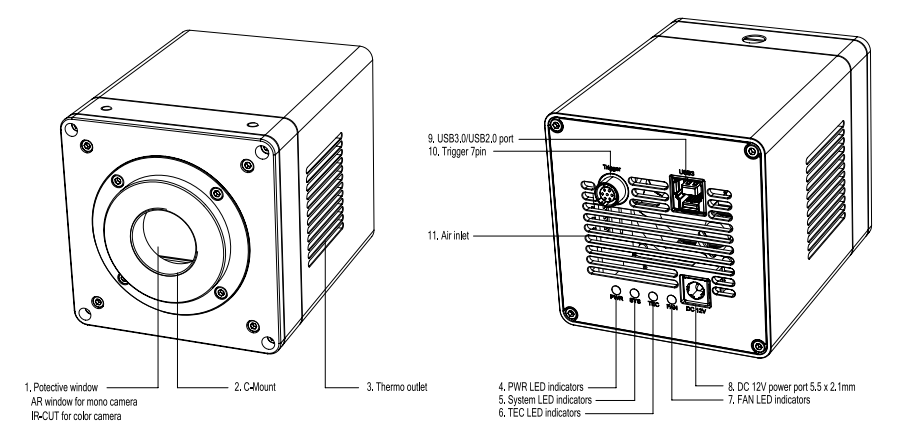

sMAX系列相机外形尺寸与接口示意图(USB3.0)

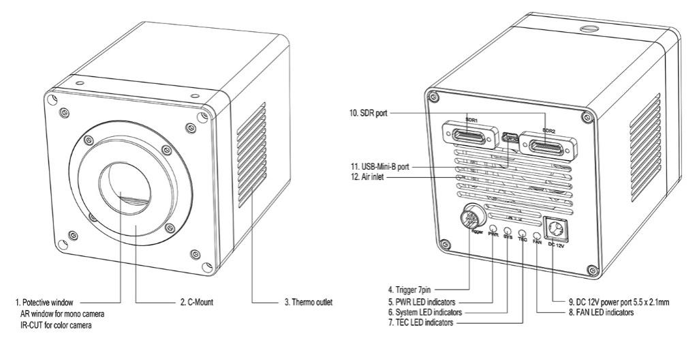

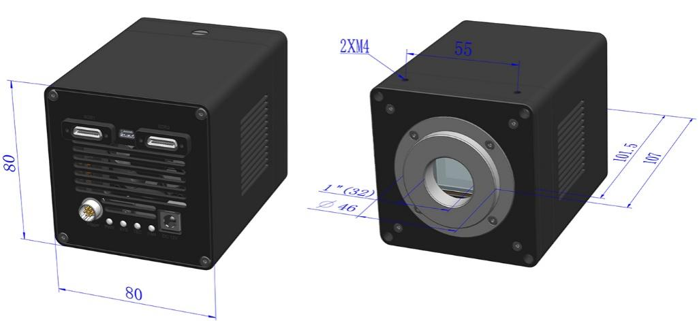

sMAX系列相机外形尺寸与接口示意图(Camera Link)

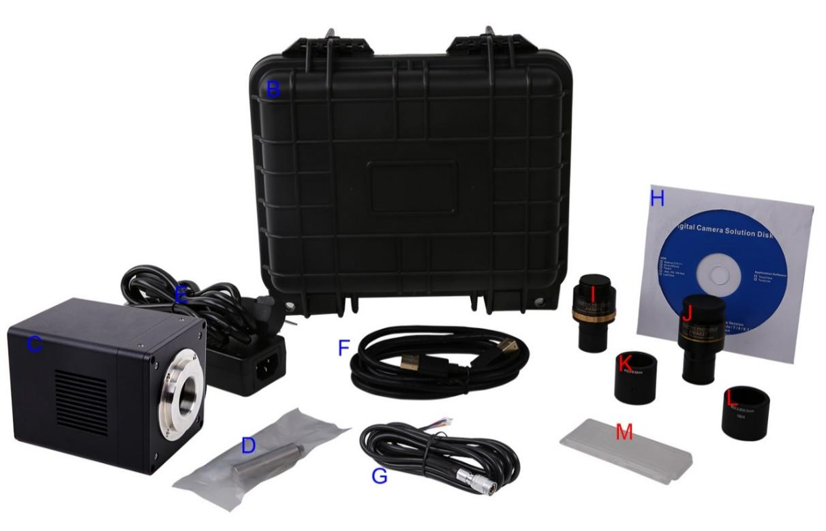

装箱清单(USB3.0)
标准包装列表
A
包装箱规格 L:50cm W:30cm H:30cm (20pcs, 12~17Kg/ carton)，这里图中未示出 (TBD)
B
3-A仪器安全盒： L:28cm W:23.0cm H:15.5cm (1pcs, 2.8Kg/盒)；单个外包装纸箱尺寸：L:28.2cm W:25.2cm H:16.7cm
C
SMax系列USB3.0接口的相机一台
D
干燥管
E
电源适配器：输入：AC 100~240V 50Hz/60Hz, 输出：DC 12V 3A
F
高速USB3.0 A公到B公镀金头数据线/1.5m
G
I/O线缆
H
CD（驱动及应用软件，Ø12cm）
可选附件
I
可调焦式目镜筒适配器
Dia.23.2mm目镜筒转C接口
（请根据你的相机与显微镜选择其中之一）
108001/AMA037
108002/AMA050
108003/AMA075
108004/AMA100
J
固定式目镜筒适配器
108005/FMA037
108006/FMA050
108007/FMA075
108008/FMA100
注意：对I和J选项，请先确定你的相机型号（C接口，显微镜相机或望远镜相机），
格物光学的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器；
K
108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环
L
M
测微尺
106011/TS-M1(X=0.01mm/100Div.)
106012/TS-M2(X,Y=0.01mm/100Div.)
106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)

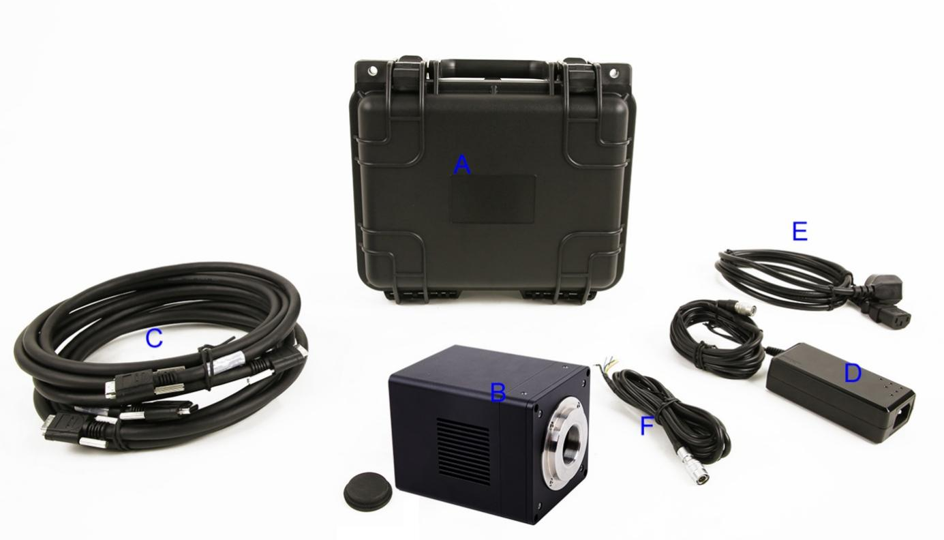

装箱清单(Camera Link)
\
3-A仪器安全盒：L:28cm W:23.0cm H:15.5cm（1pcs，2.8Kg/盒）
sMax系列 Camera Link 接口相机
CameraLink线2根
12V/3A 6PIN航插电源适配器
电源线
外触发控制线一根
像素：6.5μm x 6.5μm，FPS/分辨率位深度：74@2048 x2048(11-bit ADC) 74@1024 x1024(11-bit ADC) 8 Bit / HDR 16 Bit
像素：6.5μm x 6.5μm，FPS/分辨率位深度：100@2048 x2048(11-bit ADC) 100@1024 x1024(11-bit ADC) 8 Bit / HDR 16 Bit
像素：3.76 x 3.76μm，FPS/分辨率位深度：6.1@9568x6380(16bit) 19.1@4784x3190 55.6@3184x2124 191@1040x706 8 Bit / 16 Bit
像素：5.94 x 5.94μm，FPS/分辨率位深度：15.3@6064x4040(14bit) 41@3024x2012 114@2016x1342 8 Bit / 14 Bit
像素：6.5μm x 6.5μm，FPS/分辨率位深度：45@2048x2048 45@1024 x 1024 8 Bit / HDR 16 Bit
像素：6.5μm x 6.5μm，FPS/分辨率位深度：45@2048 x2048 45@1024 x1024 8 Bit / HDR 16 Bit
像素：11μm x 11μm，FPS/分辨率位深度：44@2048 x2048 44@1024 x1024 8 Bit / HDR 16 Bit
像素：2.315 x 2.315μm，FPS/分辨率位深度：8.1@8176x5616 30.0@4080x2808 8.1@7408x5556 33.0@3696x2778 10.4@8176x4320 34.7@4096x2160 62.5@2048x1080 86.5@1360x720 8 Bit / 12 Bit
像素：3.76 x 3.76μm，FPS/分辨率位深度：14@6224x4168 37@3104x2084 110@2064x1386 8 Bit / 16 Bit
像素：3.3 x 3.3μm，FPS/分辨率位深度：17@5280x3954 17@3952x3952 56@2640x1976 67@1760x1316 192@584x438 8 Bit / 12 Bit
像素：2.4 x 2.4μm，FPS/分辨率位深度：19.0@5440x3648 48.8@2736x1824 59.4@1824x1216 8 Bit / 12 Bit
像素：3.8 x 3.8μm，FPS/分辨率位深度：6@4640x3506 20@2304x1750 48.0@1536x1160 8 Bit / 12 Bit
像素：3.8 x 3.8μm，FPS/分辨率位深度：22.5@4648x3506 43.0@2304x1750 48.0@1536x1168 8 Bit / 12 Bit
像素：4.63 x 4.63μm，FPS/分辨率位深度：30.0@4128x2808 38.5 @4096x2160 59.8@2048x1080 87.2@1360x720 8 Bit / 14 Bit
像素：4.63 x 4.63μm，FPS/分辨率位深度：30.0@4128*2808 38.5@ 4096*2160 59.8@2048*1080 87.2@1360*720 8 Bit / 14 Bit
像素：3.76 x 3.76μm，FPS/分辨率位深度：40@2992x3000 62@1488x1500 186@992x998 8 Bit / 14 Bit
像素：2.9 x 2.9μm，FPS/分辨率位深度：45@3840x2160 70@1920x1080 8 Bit / 12 Bit
像素：4.5 x 4.5μm，FPS/分辨率位深度：51.3@3200x2200 133.8@1584x1100 8 Bit / 12 Bit
像素：12 x 12μm，FPS/分辨率位深度：120@1920x1200 8 Bit / 12 Bit
像素：9.0 x 9.0μm，FPS/分辨率位深度：98.6@1600x1100 8 Bit / 12 Bit
像素：9.76 x 9.76μm，FPS/分辨率位深度：30fps@1280×1024 30fps@640×512 8 Bit / HDR 16 Bit
像素：16.0 x 16.0μm，FPS/分辨率位深度：60.0@800x600 60.0@400x300 8 Bit / HDR 16 Bit
Pixel：4.63 x 4.63μm，FPS/ resolution bit depth：30.0@4128x2808 38.5 @4096x2160 59.8@2048x1080 87.2@1360x720 8 Bit / 14 Bit
像素：2.9x2.9μm，FPS/分辨率位深度：45@3840x2160 70@1920x1080 8 Bit / 12 Bit
像素：6.9 x 6.9μm，FPS/分辨率位深度：20fps@720x540 8 Bit / 12 Bit
像素：9.0 x 9.0μm，FPS/分辨率位深度：20fps@800x620 8 Bit / 12 Bit
像素：9.0 x 9.0μm，FPS/分辨率位深度：98.6fps@1600×1100 8 Bit / 12 Bit
像素：4.5 x 4.5μm，FPS/分辨率位深度：51.3fps@3200×2200 133.8fps@1584×1100 8 Bit / 12 Bit
像素：9.0 x 9.0μm，FPS/分辨率位深度：66fps@1600×1100 8 Bit / 12 Bit
像素：4.5 x 4.5μm，FPS/分辨率位深度：16.4fps@3200×2200 66fps@1600×1100 8 Bit / 12 Bit
像素：2.4 x 2.4μm，FPS/分辨率位深度：4.5@5440x3648 18.5@2736x1824 41.7@1824x1216 8 Bit / 12 Bit
