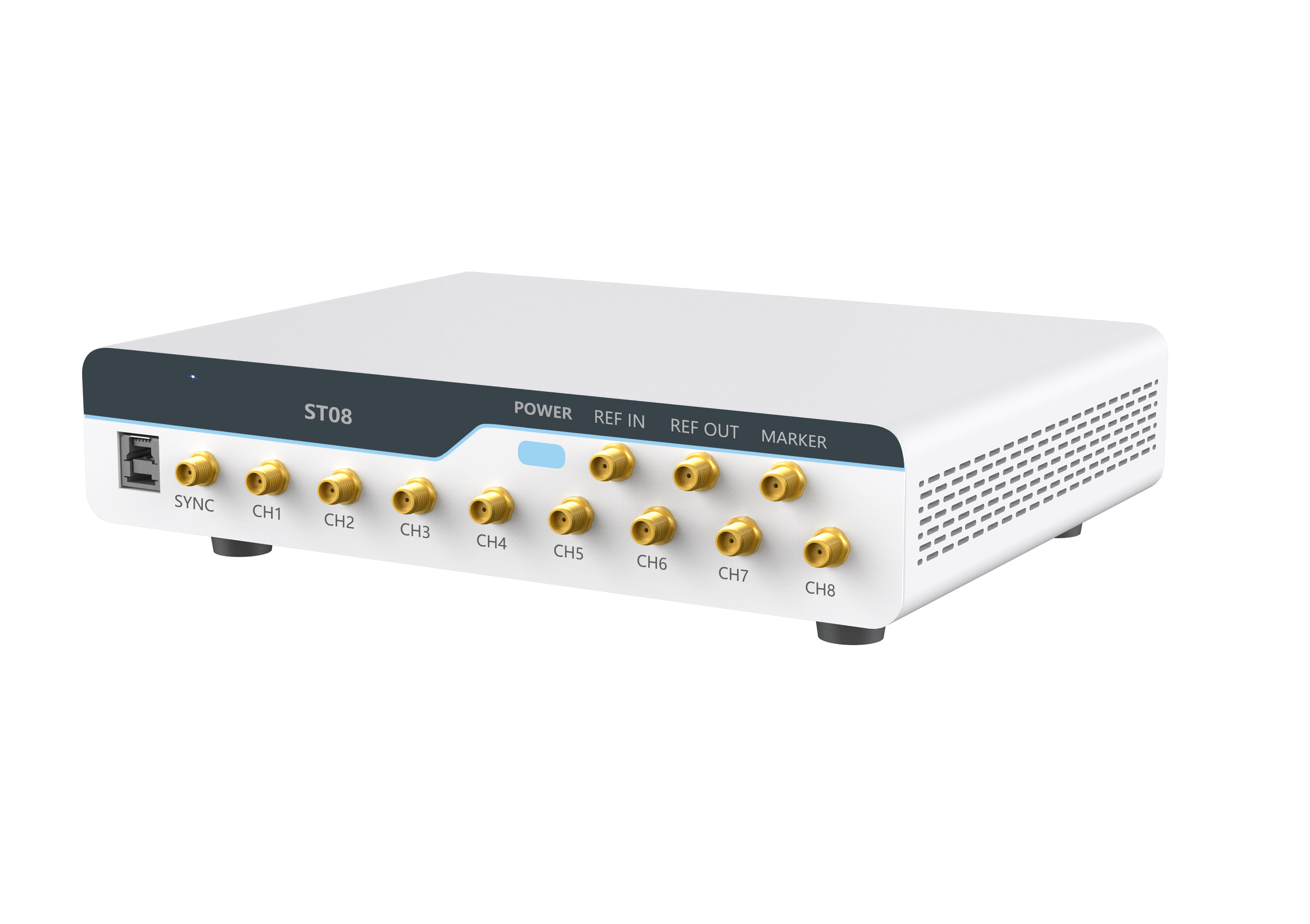

便携型时间相关单光子计数系统

  •        ST08是格物最新推出的一款轻便型时间相关单光子计数系统。集成最新的时间测量芯片技术，ST08拥有低至4ps的时间分辨率，均方根抖动仅25ps，同时死时间 仅4ns，可支持高达250Mcps的瞬时饱和计数率。ST08提供9个通道，其中同步通道1个，计数通道8个。格物ST08采用全新轻量化设计，显著提升设备部署的灵活性与便捷性，使光子测量摆脱空间受限，适应各类多样环境的部署，在复杂环境和紧凑型系统集成需求中展现出卓越的适应性。




                                                                                                                                 产品手册：



    产品特点
    计数精确高效
    		更轻便、更灵活
    		多通道计数特性
    		多种工作模式
    精确测量光子到达的时间，测量 稳定性强，低至4ns的死时间适合高效计数场景。
    		体积更小、重量更轻，适合实验室或现场等使用场景更灵活。
    		ST08提供9个计数通道，多通道计数允 许同时处理多个探测器信号，大大提升计数效率。
    		支持多种工作模式，包括直方图模式， 时间标签模式，符合模式，高价符合模式以及二阶符合函数g2模式。

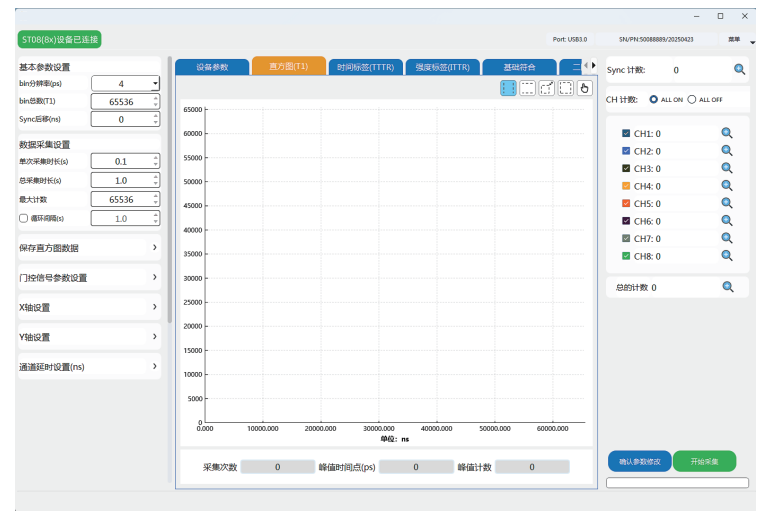

    控制软件

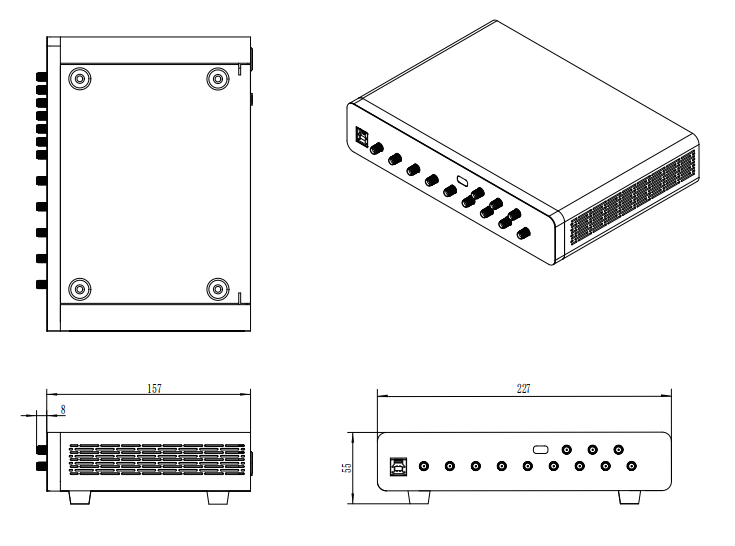

    		机械尺寸








    应用领域

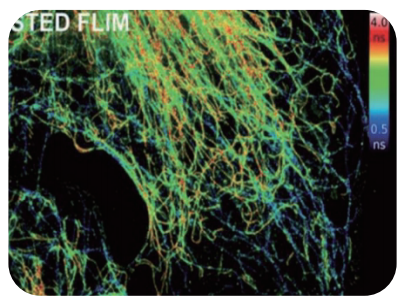

    STED显微成像

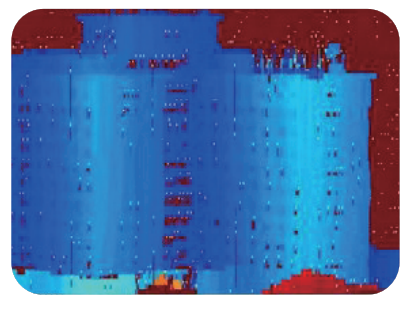

    激光雷达成像



    量子通信

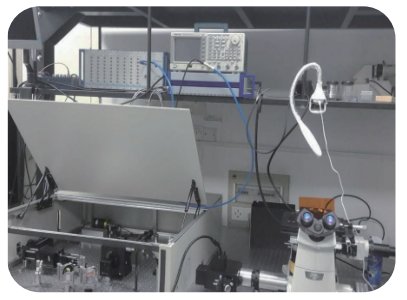

    		 荧光寿命测量


  • 产品参数与手册

    产品手册：

      通道特性
      计数通道数
    		  9（1SYNC+8CH）
      同步通道/计数通道输入  -2V～+3V（阈值可调）
      同步/计数通道触发方式  上升沿/下降沿触发（可调）
      最小触发脉冲宽度
    		  0.1 ns
      MARKER信号输入电平  LVTTL（高阻）
      参考时钟输入/输出电平  LVTTL（高阻）
      均方根抖动
    		  <25ps
      输入阻抗
    		  50Ω/高阻
      TDC特性
      瞬时饱和计数率
    		  250Mcp
      死时间
    		  4 ns
      最大事件传输速率  20M Events/s （USB3.0）
      可调时间延迟范围  -1000.0～+1000.0 ns
      直方图
      时间分辨率(ps)  4/…/33554432
      最大计数深度  2^32
      最大时间通道数  1048576（可配置）
      最大量程  4.19 μs @4 ps
      1.07 ms @1024 ps
      35 s @33554432 ps
      时间和强度标签（TTTR和ITTR）
      模式选择
    		  T2/T3/ITTR
      T2模式时间分辨率(ps)
    		  4
      T3模式时间分辨率(ps)  4/…/33554432
      ITTR模式最小统计周期(us)
    		  1
      TTTR数据缓存深度
    		  32 G bit
      最大量程  Unlimited@T2
      1.09 s@T3
      Unlimited@ITTR
      符合模式
      最大策略数  16
      可选通道数  2 ~ Max(本机最大通道数)
      窗口宽度  0.1 ～ 604080 ns
      符合模式  在线/离线
      外部时钟
      输入频率
    		  10Mhz
      电平标准
    		  LVTTL
      其他
      数据传输接口
    		  USB 3.0
      功耗
    		  20W
      尺寸
    		  157*227*47mm³
      电源接入  DC 12V/5A
