BIGEYE系列相机采用采用Sony索尼 Exmor, Exmor R, Exmor RS 背照式CMOS传感器或GSENSE大尺寸传感器，EXmor 系列CMOS传感器采用双层降噪技术，具有超高的灵敏度以及超低噪声，GSENSE系列传感器像素尺寸大，其芯片采用了先进的背照式加工技术，峰值量子效率高达94%；通过相关多采样技术 (CMS)，芯片读出噪声小于1.2e-，动态范围高达90dB，是生物成像和科学应用的理想选择。同时，GSENSE2020BSI支持全局复位卷帘曝光，具备高帧频，为高性能紫外工业检测、电晕检测等的应用提出了全新的解决方案。
BIGEYE系列相机集成了12位的超精细硬件图像信号处理器视频流引擎 (Ultra-Fine HISPVP)，通过该HISPVP实现硬件Demosaic，调整，自动曝光，增益调节，一键单击白平衡，影像色品调整，饱和度调整，伽马校正，亮度调节，对比度调整，Bayer格式图像转RAW数据供最终以8/12bit 输出。HISPVP将传统的本应由计算机CPU处理的转移到了硬件处理，大大提升了相机的传输速度，降低了CPU的占用率。
利用USB3.0数据传输技术实现数据传输，视频传输快速而而稳定。
BIGEYE系列相机分辨率横跨420万~1000万。
BIGEYE系列相机随机提供高级视频与图像处理应用软件ToupView/ToupLite；提供Windows/ Linux/OSX多平台SDK；支持原生C/C++, C#/VB.Net, Directshow, Twain API。
BIGEYE系列相机的上述特性可用于普通明场或弱光或荧光光场显微图像的拍摄。
产品手册：
BIGEYE系列相机的不同视角图

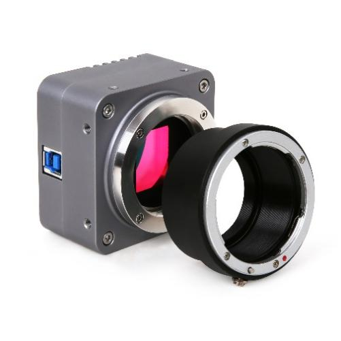

BIGEYE+F接口

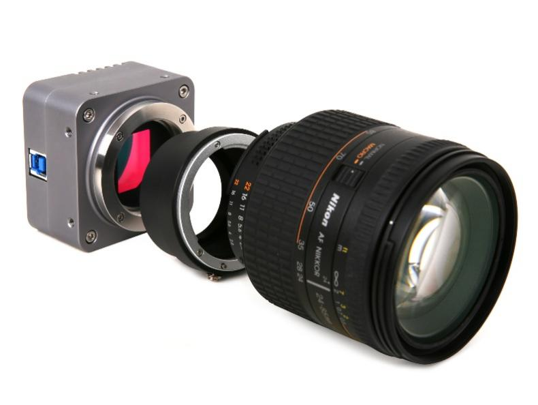

BIGEYE + F接口+透镜

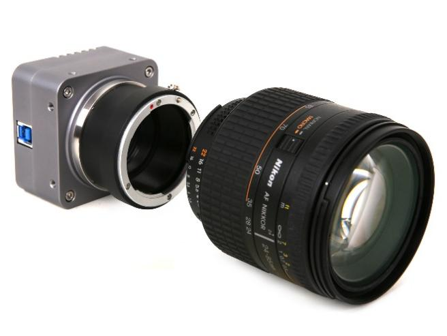

装好F接口的BIGEYE+透镜
F接口BIGEYE与镜头连接在一起情形
产品特点
· 采用Sony Exmor CMOS或GSENSE背照式传感器的M42x0.75接口
CMOS USB3.0相机
· 采用並列A / D转换技术实现超低噪声、低功耗
· 硬件分辨率横跨4.2M~10.3M等多种
· 实时8/12位切换，任意ROI尺寸
· 锌铝合金精密CNC外壳
· USB3.0接口确保高传输速率
· Ultra-Fine硬件ISP视频流引擎确保颜色精准再现与快速
（对1000万像素相机，速度达30帧/每秒）
· 随相机提供高级视频与图像处理应用软件ToupView/ToupLite
· 提供Windows/Linux/macOS/Android多平台标准SDK
名称
传感器型号与尺寸
像素(μm)
G光灵敏度
暗电流
FPS/分辨率
位深度
采样平均
曝光时间
BIGEYE10000KPA
BP910000A
10.3M/IMX294(C)
4/3 “(17.47x12.86)
4.63x4.63
419mv with 1/30s
0.12mv with 1/30s
30@3704x2778
34.5@4096x2160
39.5@2760x2072
62@2048x1080
86@1360x720
8 Bit / 12 Bit
1x1
2x2
3x3
0.1ms~15s
BIGEYE4200KMA
BM94200A
4.2M/GSENSE2020e
(M,RS)
1.2”(13.31x13.31)
6.5x6.5
8.1x107 (e-/((W/m2).s))
Peak QE 72.5% @595nm
13(e-/s/pix)
45@2048x2048
45@1024 x 1022
0.01ms~60s
BIGEYE4200KMB
BM94200B
4.2M/GSENSE2020BSI
(M,UV, RS)
1.1x108 (e-/((W/m2).s))
Peak QE 93.7% @550nm
80(e-/s/pix)
22@2048 x2048
22@1024 x1024
BIGEYE4200KMC
BM94200C
44@2048x2048
44@1024x1024
44@680x680
44@512x512
BIGEYE4200KMD
BM94200D
8 Bit / HDR 16 Bit
MIPI4200KMB
BM94201B
22@2048x2046
BIGEYE4200KME
BM94200E
4.2M/GSENSE400BSI
(M, UV, RS)
2.0“(22.53x22.53)
11x11
3.25x108 (e-/((W/m2).s))
Peak QE 95.3% @560nm
345(e-/s/pix)
37@2048 x2048
37@1024 x1024
BIGEYE1300KMA
BM91300A(2021)
1.3M/GLUX9701BSI
1”(12.49x9.99)
9.76x9.76
2.57x108 (e-/((W/m2).s))
Peak QE 89% @610nm
40(e-/s/pix)
30@1280x1024
30@640x512
0.05ms~60s
C：彩色；M：单色或黑白；GS：全局快门，UV：紫外响应比较好
功耗(W)
特点与数据输出
2.5~2.9
可升级支持2D去噪，硬件Auto Level（缺省不支持，升级以后功耗在2.9W左右），
RAW12格式
3.0
高帧率，RAW12格式
44@2048x2048(12bit)
44@1024x1024(12bit)
高帧率，高动态，Combined HDR 16bit（高增益12bit数据和低增益12bit数据同时输出，
在FPGA内部组合为16bit HDR数据）
44@2048x2048(16bit)
44@1024x1024(16bit)
TBD
MIPI D-PHY CSI-2 1Ch 4Lane（适合应用到海思、瑞芯微等嵌入式平台）
22@2048x2046(12bit)
BIGEYE4200KMB，BIGEYE4200KMC，BIGEYE4200KMD三款相机，硬件完全相同。
GSENSE2020BSI光谱响应zz曲线
GSENSE400BSI的光谱响应曲线图
GLUX9701BSI光谱响应曲线图
硬件配置
光谱响应范围
200-1100（UV相机，没有IR-CUT红外截止滤光片，取决于传感器）或400-900nm
白平衡
ROI 白平衡/手动Temp-Tint调整
色彩还原技术
Ultra-Fine硬件ISP视频处理引擎
捕获与控制API
Windows/Linux/macOS/Android多平台SDK（原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain等）
外触发
图像和视频
记录方式
SDK以及演示代码
制冷方式*
自然冷却
相机工作环境
工作温度（摄氏度）
-10 ~ 50
贮存温度（摄氏度）
-20 ~ 60
工作湿度
30~80%RH
贮存湿度
10~60%RH
供电电源
相机通过USB接口供电
软件运行环境
操作系统
Microsoft® Windows®XP/ Vista / 7 / 8 /10 /11(32 & 64 位)
计算机配置
CPU：Intel Core 2 2.8GHz 或更高
内存：2GB或更大
USB接口：USB3.0高速接口或USB2.0接口
显示器：17” 或以上
CD-ROM
BIGEYE系列相机外形尺寸示意图。相机壳体由坚硬锌铝合金经CNC机械加工而成，美观大方。相机传感器的前端安装有高品质的IR-CUT或双AR膜，主要起到滤除成像中的红外光波，同时保护相机传感器作用。相比其他品牌相机，格物光学的相机无运动部件以确保相机坚固可靠、经久耐用，同时不存在由于运动部件抖动而引发的成像模糊。
BIGEYE系列相机外形尺寸示意图

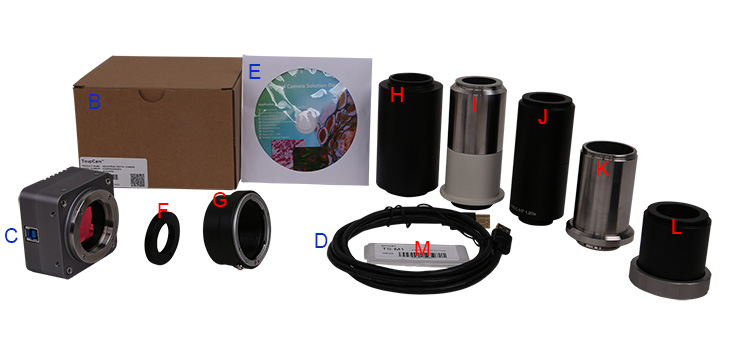

装箱清单
标准装箱清单
A
包装箱规格：L:52cm W:32cm H:33cm（20pcs, 12~17Kg/纸箱），上图中未给出
B
包装盒规格：L:15cm W:15cm H:10cm (0.58~0.6Kg/ box)
C
BIGEYE系列相机一台
D
高速USB3.0 A公到B公镀金头数据线/2.0m
E
CD（驱动以及应用软件，Ø12cm）
可选附件
F
M42x0.75mm接口to C-接口转换器（如果C-接口适配器需接上时）
G
M42x0.75mm-接口 to F-接口转换器（如果需使用F-接口透镜）
H
I
显微镜照相接口转M42x0.75接口适配器（MQD42120 MBB42120，适用于Nikon显微镜）
J
显微镜照相接口转M42x0.75接口适配器（P95-T2 4/ P95-C 1" 1.0 x 3" 1.2x适用于Zeiss Primo Star series, Zeiss Primo vert系列显微镜）
K
显微镜照相接口转M42x0.75接口适配器（11541510-120 HT2-1.2X，适用于Leica显微镜）
L
显微镜照相接口转M42x0.75接口适配器（60N-T2 4/3" 1.2x，适用于Zeiss Axio系列显微镜）
注意： 对4/3" 传感器，一定要选配带M42x0.75, 1.2X适配器；对1.2" 传感器，可以选配C接口1.0X适配器以获得最佳视野
M
测微尺
106011/TS-M1(X=0.01mm/100Div.)
106012/TS-M2(X,Y=0.01mm/100Div.)
106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)
