高速高光谱相机SWIR

概述
产品规格尺寸
相关产品

格物高速高光谱相机SWIR是一款在短波红外范围 (1000-2500 nm) 内工作的高速高光谱相机。其温度稳定的光学器件提供了出色的稳定性和灵敏度，可满足各种要求严苛的化学成像应用，包括制药质量监控以及食品和农业分析应用。

SWIR 高光谱相机与 LUMO 软件兼容，数据立方体与 ENVI 兼容，支持进一步的高光谱数据处理。


配件

• 前物镜：

OLES 15 视场范围 34°

OLES 22,5 视场范围 23°

OLES 30 视场范围 17°

OLES 56 视场范围 9°

• 借助光纤镜头，可将高光谱相机转换为多点光谱仪。无需移动多路复用器，即可同时测量所有点。

• 旋转平台可用于扫描静态目标和室外场景，X 轴样品移动器可用于桌面和显微镜应用。

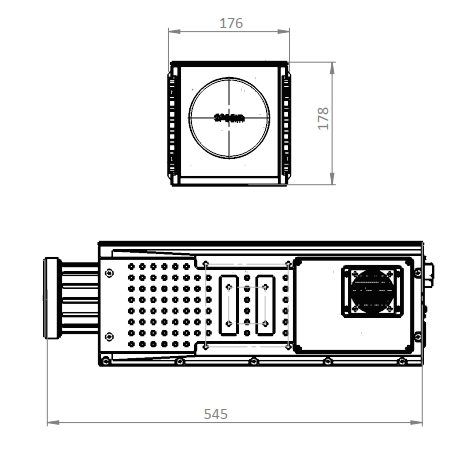

产品尺寸

通用参数

型号	SWIR
光谱范围	1000 – 2500 nm
空间像素数	384
光谱波段数	288
光谱分辨率 (FWHM)	12 nm
光谱采样/像素	5.6 nm
最大帧率	450 FPS 全波段
视场范围	9°、17°、23°、34°
光圈	F/2.0
信噪比	1050：1
接口	CameraLink
尺寸	545 x 176 x 178 mm
重量	14 kg
集成快门	是
典型应用	化学品和材料分选制药资源回收矿物测绘食品和农业含水量分布艺术品研究和存档取证

产品规格和尺寸

产品手册:

光学特性
光谱范围	1000 - 2500 nm
光谱分辨率 (FWHM)	12 nm（30 µm 狭缝）
光谱采样/像素	5.6 nm
光圈值	F/2.0
狭缝宽度	30 µm（可选 50 或 80 µm）
有效狭缝长度	9.2 mm
电气特性
传感器	低温冷却的 MCT 探测器
空间像素数	384
光谱波段数量	288
像素大小	24 x 24 μm
探测器冷却	Stirling 25 000h MTTF
信噪比	1050:1(最大信号电平时)
相机输出	16位 CameraLink
数据线长度	5m
相机控制	USERS232
图像采集卡	N1-1433 Epix 图像采集卡 E4*
帧率	450fps (全频段采集最大值)
曝光时间范围	0.1-20 ms
功耗	标称 < 500.000
输入电压	18-36 V
机械特性
尺寸（长 x 宽 x 高）	传感器 545 x 176 x 178 mm， PSU 和控制单元 300 x 190 x 130 mm
重量	14 kg 和约 5 kg
机身	阳极氧化铝，带安装螺丝孔
镜头接口	标准 C 接口
快门	机电
环境特性
存储	-20... +50 °C
工作	+5... +40 °C 无冷凝

*需要 Lumo 2022 更新 1

产品参数与手册

产品手册：

高光谱相机

格物光学广泛的相机产品组合涵盖多个不同波段范围，可用于工业、科研和政府单位等无论是实验室、工业设施还是现场，我们都能满足您的需求。如下不同的相机型号对应不同的光谱分辨率、空间分辨率、光谱范围、成像速度和配置选项。立即联系我们，为您的应用选择最佳的解决方案。


型号	IQ	*FX10^()**	FX17	GX17	SWIR	FX50	FX120
光谱范围	400 – 1000 nm	400 – 1000 nm 400 – 770 (FX10c) nm	900 – 1700 nm	950 – 1700 nm	1000 – 2500 nm	2700 – 5300 nm	7.7 - 12.3 μm
空间像素数	512	1024	640	480	384	640	616
光谱波段数	204	224 / 140 (FX10c) / 100 (FX10+)	224	168	288	154	160
光谱分辨率 (FWHM)	7 nm	5.5 / 15 (FX10+) nm	8 nm	8 nm	12 nm	35 nm	100 nm
光谱采样/像素	2.99 nm	2.7 / 6.3 (FX10+) nm	3.5 nm	4.7 nm	5.6 nm	8.44 nm	30 nm
最大帧率	不适用	327 FPS 全波段 514 FPS 全波段 (FX10c) 707 FPS 全波段 (FX10+)	670 FPS 全波段 (FX17) 527 FPS 全波段 (FX17e)	800 FPS 全波段	450 FPS 全波段	377 FPS 全波段	240 FPS 默认合并全影像和 1 ms 曝光时间
视场范围	31°	12°、24°、38°、47°、51°、83°	12°、38°、53°、66°、75°、90°	12°、38°、53°、66°、75°、90°	9°、17°、23°、34°	4°、45°、60°	24°, 32°
光圈	F/1.7	F/1.7	F/1.7	F/1.7	F/2.0	F/2.0	F/2.0
信噪比	400:1	420:1	1000:1	700:1	1050:1	>1100:1	2500:1 (1.5ms) ; 3000:1 (0.2ms)
接口	不适用	GigE Vision、CameraLink	GigE Vision、CameraLink	CameraLink	CameraLink	GigE Vision、自定义以太网	GigE Vision, 自定义以太网
尺寸	207 x 91 x 74 mm	150 x 85 x 71 mm	150 x 85 x 75 mm	202 mm x 75 mm x 102 mm	545 x 176 x 178 mm	280 x 202 x 169 mm	250 x 300 x 220 mm
重量	1.3 kg	1.3 kg	1.56 kg	1.9 kg	14 kg	7 kg	15 kg
集成快门	是	是	是	无	是	是	是
典型应用	植被研究食品分析犯罪侦查艺术品分析医疗行业	农业和植被监测植物表型印刷品颜色测量显示和光源检测食品质量评估 (*) 还提供高速型 FX10+ 和色彩优化型 FX10c	食品和饲料质量评估垃圾分选资源回收湿度测量危险品检测与安检	食品分选食品检验和分级垃圾分选资源回收	化学品和材料分选制药资源回收矿物测绘食品和农业含水量分布艺术品研究和存档取证	黑色塑料分选金属工业地质与采矿	地质与采矿环境分析热异常检测安全与安防

高光谱系统
机载系统 AFX 系列是先进的高光谱成像解决方案，专为遥感应用而设计。 AFX 的核心是集成在功能强大的微型计算机和高端 GNSS/IMU 组件中的紧凑型先进高光谱成像系统。		地质系统高光谱成像技术可以对地质样品如岩芯中的几乎所有矿物进行快速测绘。可利用我们的地质系统创建相关图像，其中每个像素都包含每一种矿物独特的完整光谱信息。快速的自动化算法可识别出矿物类别，并将数据转换为矿物图。
	AFX10 一体式 VNIR 高光谱成像解决方案适用于 400 - 1000 nm 光谱范围，整套系统包括一台高光谱相机、一台小巧但功能强大的计算机和一个高端 GNSS/IMU 惯导，可搭载于多种类型的无人机平台。		SisuRock 全自动高光谱岩芯成像系统，可快速轻松地扫描岩芯和其他地质样品，即能够以高分辨率模式对单根岩芯进行成像，在可以在高速扫描模式下对整盒岩芯进行成像。
	AFX17 一体式 NIR 高光谱成像解决方案适用于 900 到 1700 nm 光谱范围，整套系统包括一台高光谱相机、一台小巧但功能强大的计算机和一个高端 GNSS/IMU 惯导，可搭载于多种类型的无人机平台。		SisuSCS - 单根岩芯扫描平台 SisuSCS具备与大型SisuROCK相同的功能，但尺寸更小。小尺寸更便携，是研究类似单根岩芯样品时理想的研究工具。

软件我们为数据采集、模型创建和应用开发提供多款易于使用的高效软件解决方案。我们也可以推荐兼容相机的第三方商用软件解决方案。		配件我们为高光谱相机和系统提供了多种不同配件。无论是算力、扫描平台还是镜头或滤片，我们均能供您所需。
	INSIGHT INSIGHT 是一个离线软件工具，供用户浏览和探索数据，以及创建和验证分类模型。是ONE光谱成像平台的一部分。		CUBE 一个高效的处理平台，用于从 FX 和 GX相机接收数据，并根据 INSIGHT 创建的分类模型实时处理数据，并将结果实时传输到目标系统（例如分选机或机器视觉系统）。
	IQ Studio IQ Studio 可用于远程控制IQ 高光谱相机并查看IQ 数据。您还可以处理分析IQ高光谱数据并为其创建应用程序。		LabScanner 40 x 20 40 x 20 扫描平台结构紧凑，适合实验室使用。
	Lumo 系列 Lumo 产品系列是用于相机、扫描平台和机载系统的可选数据采集软件。		LabScanner 100 x 50 适合实验室使用的较大型扫描平台。
	CaliGeoPRO CaliGeo PRO 是一款数据处理软件，可用于对使用AISA 和 AFX 系列高光谱相机采集的高光谱数据进行辐射校正和地理空间校准。		RS10 旋转平台搭配高光谱相机可用于扫描并采集实验室和户外静态目标或场景的光谱数据。最大载荷 10 kg。
			RS50 旋转平台搭配高光谱相机可用于扫描并采集实验室和户外静态目标或场景的光谱数据。最大载荷 50 kg。
